INSメイトV−30DSU
Update 2000.7.14

発着信ができなくなる不具合情報 (1999/3/5)

1999/7/7 Firmware Ver1.20
 ⇒ i・ナンバー対応, CTI発信機能追加
2000/3/6 Firmware Ver1.30
 ⇒ キャッチホン・ディスプレイ機能,CTI発信,呼出しパターン追加

 他のTAとここが違う!  評価点数
受話音量調整が行える
とりあえずの停電対応
  (TEL1ポートのみ対応)
  [TEL2ポートは通話を切るまでOK]
DSUの切離しができない,
  局給電に対応していない
× 非同期通信をサポートしていない
問合わせ先 NTT
03−3509−8661
価 格 17,800円
出荷開始 1998年10月12日
接続形態 P−MP呼毎
通信速度 非同期−同期
PPP変換
64/128kbps
同 期 ×
非同期 (V.110) ×
端末速度 同 期 ×
非同期 9.6〜115.2/230.4kbps
RS-232Cインタフェース 1(25pin)
アナログ
インタフェース
ポート数 2(48V)
極性反転あり | DP/PB
機 能 ○ コールウェイティング
○ 三者通話
○ 通話中転送
○ 着信転送

○ 擬似キャッチホン
○ 内線転送
○ 内線通話
○ グローバル着信
○ 識別着信(20)TEL1/2毎
× 無鳴動着信
○ ボイスワープ
○ ボイスワープセレクト
○ ナンバーデイスプレイ
◎ i・ナンバー (Ver1.20)
  ⇒ 3番号は未対応
Dチャネルパケット ×
ファームウェアアップグレード 可 能
情報提供 東日本 Home Page | 製品情報 | Support
西日本 Home Page | 製品情報 | Support
モデム定義ファイル ○ Windows 95/98/NT4.0
○ Macintosh
設定用ユーティリティ ○ Windows 95/98/NT4.0
○ Macintosh
添付コード等での接続 ○ NEC PC-98
○ DOS/V
○ Macintosh
保証期間、代替品の送付 1年 | 送付なし
電源アダプタ 内 蔵
添 付 品 ・使用説明書、保証書、アンケートはがき
・モジュラーケーブル(RJ-11)3m
・RS−232Cケーブル(9ピン−25ピン)
・98用変換コネクタ(9ピン−25ピン)
・Mac用変換ケーブル
・縦置きスタンド
・簡単設定ユーティリティ(FD 2枚)
・モデム定義ファイル(Windows95/98,NT,Mac)
OCNダイヤルアクセス対応
・終端抵抗内蔵(ディプスイッチで切離し可能)
・DSU切離しはできない
・極性反転スイッチ付き
機器認定番号 [1998.9.1] T98-0126-0 | U98-0088-0

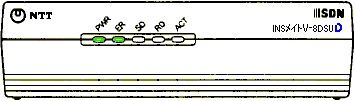

前 面 図
[PWRランプ]
点灯:AC電源で動作中
遅い点滅:乾電池で動作中
早い点滅:電池の交換要
[ACTランプ]
消灯:データポートの通信なし
点灯:データポートで通信中
早い点滅:データポートで発着信中
遅い点滅:回線異常(裏面のディプスイッチ NOR/RVS 切替え)

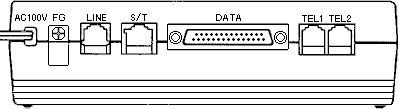

背 面 図

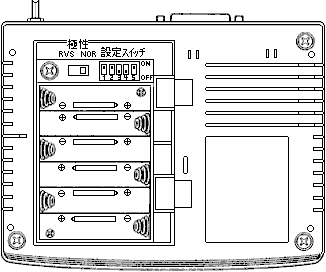

裏 面 図
アナログポート:Max 200m(0.5mmケーブル)まで、ブランチ接続はダメ
デジタルポート:全長 150mまで, ローカル給電できる端末のみ接続可能
設定スイッチの内容
SW番号 初期値 設定内容
ON 終端抵抗
1 2
ON ON 終端抵抗あり
OFF OFF 終端抵抗あり
ON
OFF 停電時の乾電池使用
3 4
ON ON 乾電池を使用する
OFF OFF 乾電池を使用しない
OFF
ON 速度設定
ON 9.6〜115.2Kbps(自動設定)
OFF 230.4Kbps
電源・乾電池を
抜いて設定の事
